一、高压软起动装置产品简介高压固态软起动装置，是将高性能微处理器控制、高低压绝缘取能、数字信号处理、光纤传输、高压功率可控硅串联、高频开关电源、数字网络通讯、电机综合保护等多项技术用于高压电动机的起停控制当中，采用电流限幅、电压斜坡等多种工作方式，控制电动机的输入电压，从而限制和降低电机起动电流，不仅可使电机平缓稳定起停、保护电机安全可靠运行，而且还可以实现设备的远程监控与操作。 高压固态软起动装置以固态高压大功率半导体组件作为电流调节和执行部件，配以高性能微处理机控制算法，实现了对高压电机的实时精确可靠的起动控制和保护。设备内部没有机械传动机构和液体材料，也没有电磁转换器件，与其它传统起动装置相比，本装置具有体积小、发热量低、响应时间快、智能化程度高、显示操作方便、可靠性高、保护功能多样、起动一致性好、维护量小等优点。 高压电机固态软起动装置采用多个晶闸管串接于三相交流电压和三相电动机之间，采用高性能微处理器和控制电路，通过光纤传输信号同时调节多个单独的反并联晶闸管阀组件的延时导通电角度、来改变三相交流电动机的输入电压，达到了限流起动或电压按一定斜率变化起动的目的。当起动完成后，三相高压真空接触器自动吸合，电动机投入电网运行。

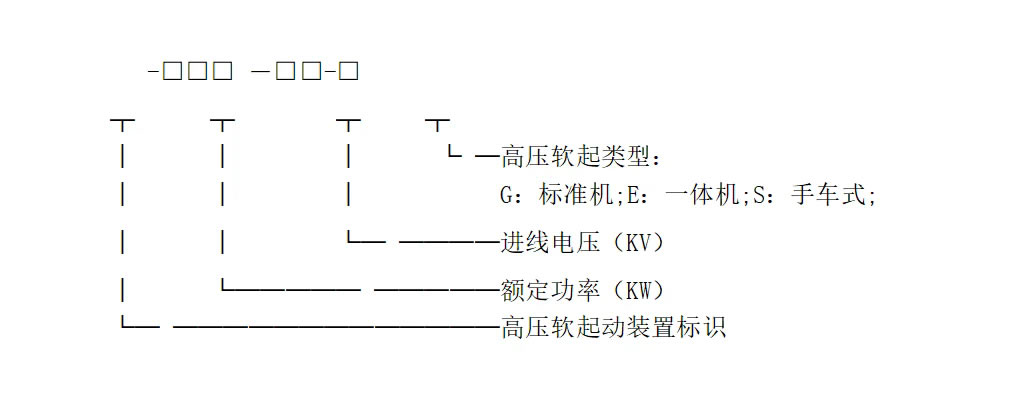

二、型号定义
三、技术指标
| 基本参数 |
| 负载种类 |
三相高压鼠笼式异步电机、同步电机 |
| 电压等级 |
AC3KV/AC6KV/AC10KV |
| 工作频率 |
50HZ/60HZ±2HZ |
| 相序 |
相序保护/允许在任何相序下工作(可通过参数设定) |
| 主回路阀组组成 |
12SCRS/18SCRS/30SCRS(视具体型号而定) |
| 旁路真空接触器 |
采用具有直接起动容量的高压真空接触器 |
| 控制电源 |
AC220V±15%/DC220V/DC110V可选择 |
| 瞬时过电压保护 |
dv/dt吸收网络/过电压保护器保护 |
| 起动频次 |
1—6次(每小时) |
| 工频耐压/雷击 |
电压等级 1Min短时工频耐压 3KV 18KV 6KV 35KV 10KV 42KV 75kV雷电冲击 |
| 控制模式 |
限流起动 |
| 电压斜坡起动 |
| 脉冲的突跳+电压斜坡起动 |
| 限流+电压斜坡起动 |
| 自由停车模式 |
| 软停车模式 |
| 控制功能 |
本柜控制 |
| 现场操作箱控制 |
| 远程控制 |
| 具备本地/机旁/远方选择开关，实现多点控制 |
| 具备“软起动/直接起动”切换开关 |
| 通过RS485（modbus协议）与上位机及集中控制系统进行通信，实现遥控、遥测或多机联动 |
| 柜体参数 |
1000（宽）*1500（深）* 2300（高）单位：mm 800（宽）*1500（深）* 2300（高）单位：mm 防护等级：IP4X/按照用户要求 柜体颜色：按照用户要求 |
| 环境条件 |
环境温度：-20℃～+50℃ |
| 相对湿度：5%----95%无凝露 |
| 海拔小于1500米(大于1500米需降容使用) |
| 保护功能 |
| 缺相保护 |
在起动或运行过程中，断开主电源或者其中任一相时保护 |
| 起动过流保护 |
起动过流保护设定：400～600%Ie，保护时间可设定 |
| 运行过流保护 |
运行过流保护设定：200～400%Ie，保护时间可设定 |
| 起动过载保护 |
过载保护级别： 2、10A、10、15、20、25、25(COLD)、30(COLD)。起动过程中，按照电机反时限曲线进行保护 |
| 运行过载保护 |
过载保护级别：2、10A、10、15、20、25、25(COLD)、30(COLD)。旁路后运行中，按照电机反时限曲线进行保护 |
| 相电流不平衡保护 |
相电流不平衡保护：20～80%，保护时间可设定 |
| 欠载保护 |
欠载保护：10～100%Ie,保护时间可设定 |
| 起动超时保护 |
起动时间限制：5～120S，起动时间超过设定值时保护 |
| 过压保护 |
主电源电压高于设定值时，过压保护，保护时间可设定 |
| 欠压保护 |
主电源电压低于设定值时，欠压保护，保护时间可设定 |
| 相序保护 |
相序保护/允许在任何相序下工作 (可通过参数设定) |
| 开机保护 |
开机通电后，设备首先起动自检程序，保护设备系统 |
| 通讯说明 |
| 通讯协议 |
Modbus-RTU协议/TCP-IP协议/PROFIBUS DP可选 |
| 通讯接口 |
标准RS485通讯接口 |
| 网络连接 |
具备设备连网通讯， 软起动装置作为从机 |
| 功能 |
通过通讯接口可以观察运行状态、修改设备参数，对设备进行操作 |
| 操作界面 |
| 显示 |
触摸屏显示 |
| 语言 |
中文，中/英文 |
| 键盘 |
触摸屏/按键 |
| 柜门面板布置 |
| 仪表显示电压 |
三相主电源电压 |
| 仪表显示电流 |
三相主回路电流 |
| 状态指示 |
备妥指示、停机指示、运行指示、故障报警、带电指示、温湿度指示、其他指示 |
| 数据记录 |
| 故障记录 |
记录近期1000次故障信息 |
| 事件记录 |
记录软起动装置操作事件信息/时间,软起动状态变化/时间，记录起动次数等 |

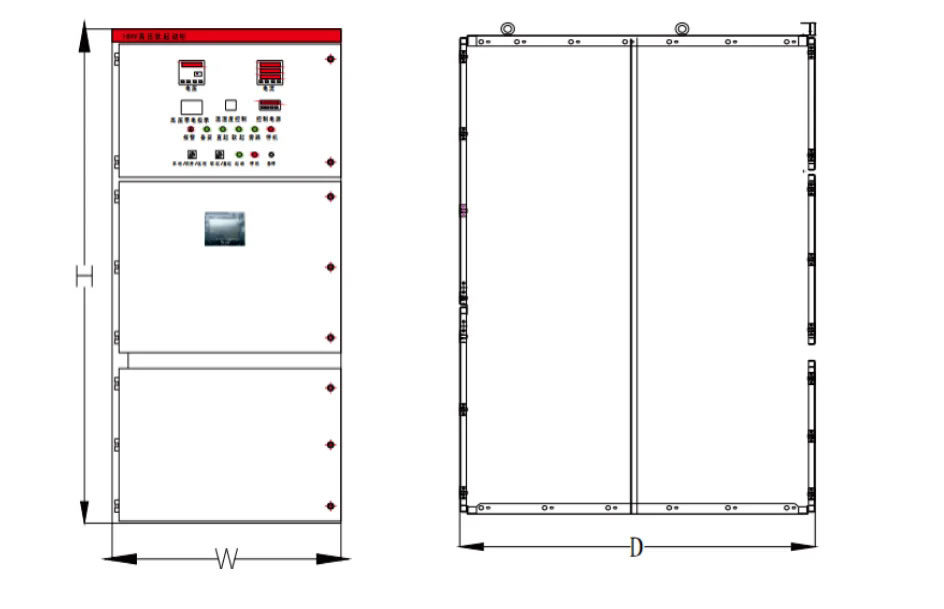

四、-G标准型高压软启动装置

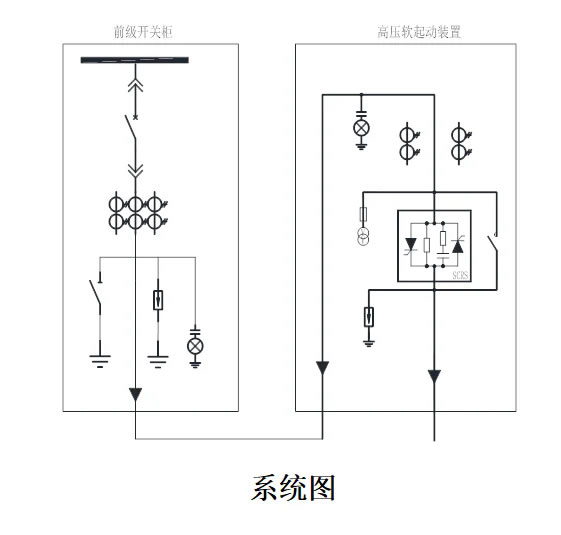

1、高压软起动装置标准机内部集成了三相可控硅阀组、真空旁路接触器、高压电压互感器、高压电流互感器和软起动控制系统等部件，在应用中须与配有真空断路器的开关柜配合使用。
2、柜体采用KYN28柜体结构,高质量敷铝锌板经CNC工艺加工而成,外观美观大方,防腐蚀，安全性高； 上进上出/上进下出/下进下出等多种进出线方式可选；
3、主回路采用三相串联可控硅阀组件结构，模块化安装方式，具备多重过电压吸收、动静态保护技术;
4、高压可控硅采用静、动态均压方式，高低压采用光纤进行信号传输，高脉冲电流触发和后备触发相结合，保证设备运行的安全性和可靠性；
5、控制系统采用高性能微控制芯片，使装置的控制实时高效、可靠性高稳定性好；
6、保护功能：雷击过电压保护，晶闸管静态、动态均压，缺相、过压、欠压、起动过流、运行过流、起动过载、运行过载、欠载、电流不平衡、起动超时、外部输入故障检测、起动过频，过温检测等，保护动作时间可设置；
7、多种起动停车方式：电流限流+斜坡起动、限流起动、点动、突跳+电压斜坡起动等，自由停车和软停车方式可供选择；
8、人机界面：采用大屏幕触摸屏作为人机交互，可选择中文/英文显示界面，操作简便，更具人性化；可显示平均电流、三相电流、三相电压，相序，起动次数、记录故障类型及故障时间，记录人员操作动作类型及操作时间，记录软起状态变化等；
9、通讯功能：完全电气隔离RS485通讯，MODBUS RTU协议，可采用上位机进行集中控制；
10、数字量输入：具备外控起动、停车、复位、可编程输入、外部联锁信号等；
11、数字量输出：备妥信号、故障信号、旁路信号、起动信号、运行信号、可编程信号输出等；
12、模拟量输出：具有0-20mA/4-20mA模拟量输出。
五、-E一体型高压软启动装置1、高压软起动装置一体机内部集成了高压真空断路器、微机综合保护器、三相可控硅阀组、真空旁路接触器、高压电压互感器、高压电流互感器和软起动控制系统等部件，是包含了开关柜功能、软起动功能、旁路运行功能和完善的保护功能为一体的智能型高压电机起动设备。具有以下特点：
2、柜体采用KYN28柜体结构,高质量敷铝锌板经CNC工艺加工而成,外观美观大方,防腐蚀，安全性高，可方便与现场高压开关柜实现并柜，软起动装置一体机可内部集成PT，也可使用外部PT柜信号；
3、主回路采用高压真空断路器、高压真空接触器和三相串联可控硅阀组件结构，阀组件模块化安装方式，具备多重过电压吸收、动静态保护技术;
4、高压可控硅采用静、动态均压方式，高低压采用光纤进行信号传输，高脉冲电流触发和后备触发相结合，保证设备运行的安全性和可靠性；
5、控制系统采用高性能微控制芯片，使装置的控制实时高效、可靠性高稳定性好；
6、保护功能：微机综合保护器保护、雷击过电压保护，晶闸管静态、动态均压，缺相、过压、欠压、起动过流、运行过流、起动过载、运行过载、欠载、电流不平衡、起动超时、外部输入故障检测、起动过频，过温检测等，保护动作时间可设置；
7、多种起动停车方式：电流限流+斜坡起动、限流起动、点动、突跳+电压斜坡起动等，自由停车和软停车方式可供选择；
8、人机界面：采用大屏幕触摸屏作为人机交互，可选择中文/英文显示界面，操作简便，更具人性化；可显示平均电流、三相电流、三相电压，相序，起动次数、记录故障类型及故障时间，记录人员操作动作类型及操作时间，记录软起状态变化等；
9、通讯功能：软起动器RS485通讯，MODBUS RTU协议；微机综合保护器RS485通讯，MODBUS RTU协议；多功能电力仪表RS485通讯，MODBUS RTU协议；智能操控单元RS485通讯，MODBUS RTU协议；可采用上位机进行集中控制和数据采集；10、数字量输入：具备断路器合闸、断路器分闸、软起起动、软起停车、软起复位、软起可编程输入、外部联锁信号等；
11、数字量输出：断路器合闸信号、断路器分闸信号、储能信号、断路器手车试验位置信号、断路器手车工作位置信号、微机综保故障信号、软起备妥信号、软起故障信号、软起旁路信号、软起起动信号、软起运行信号、软起可编程信号输出等； 12、模拟量输出：具有0-20mA/4-20mA模拟量输出。
六、-S手车型高压软启动器 6.1产品介绍 -S系列手车式高压软起动器是一种集成化、模块化和高智能化的新型电机起动设备,是集起动、显示、保护和数据采集于一体的电机终端控制设备。将控制系统、采集单元和可控硅阀组组合集成在一个可抽出式的模块化单元内，完成了高压电动机的起动控制和故障保护功能，外形尺寸与VS1型高压真空断路器基本相同，可直接安装在KYN-28柜内，方便用户成套集成。
1、手车式单元内部采用模压成型的SMC绝缘材料，电气性能好，机械性能高；晶闸管阀组件，可以整体抽出进行维护检修；
2、电压电流的采集实现全数字化，采用光纤传输信号，高低压隔离，提高了系统的抗干扰能力；
3、晶闸管阀组的串联组件上均安装过电压保护(BOD)电路、温度传感器和晶闸管静态电压监测装置，并进行实时监测，及时地报告故障和危险，防止事故的发生；
4、采用高压大电流触发晶闸管，脉冲一致性好，具备后备触发，可靠性高。
5.具备完善的电机保护功能，包括：定时限过负荷保护、反时限过负荷保护、过电流保护(堵转保护)、电流不平衡保护、接地保护、电机热过载保护、晶闸管过热保护、相序保护、欠电压保护、过电压保护、欠功率保护、外部故障联锁、起动时间过长保护、断相保护等；
6、采用交互式人机界面，操作直观便捷。可实时监控工作电压、电流、温度和电网频率，可跟踪显示起动和软停车过程中的输出电流、电压及温度动态变化等；
7、具备模拟量输出功能；MODBUS\PROFIBUS\TCP-IP多种通讯协议可选； 8、具备多种起动方式和停机方式；具有完备的数字量输入输出功能。
6.2 选型及外形尺寸
| 序号 |
电压等级 |
型号 |
尺寸 |
重量 |
| 1 |
6KV |
-400-6S |
|
|
| 2 |
6KV |
-800-6S |
|
|
| 3 |
10KV |
-400-10S |
|
|
| 4 |
10KV |
-800-10S |
|
|
七、产品选型 7.1-G和-E选型及尺寸
| 电压等级 |
规格型号 |
标称电流 |
适配电机功率 |
宽*高*深mm |
| (KV) |
(A) |
(KW) |
标准机 |
| 10KV |
-450-10 |
35 |
450 |
1000*2300*1500（800*2300*1500） |
| -500-10 |
40 |
500 |
| -560-10 |
45 |
560 |
| -630-10 |
50 |
630 |
| -710-10 |
60 |
710 |
| -800-10 |
65 |
800 |
| -1000-10 |
80 |
1000 |
| -1250-10 |
100 |
1250 |
| -1400-10 |
110 |
1400 |
| -1600-10 |
120 |
1600 |
| -1800-10 |
140 |
1800 |
| -2000-10 |
150 |
2000 |
| -2500-10 |
190 |
2500 |
| -2800-10 |
200 |
2800 |
| -3150-10 |
230 |
3150 |
| -3500-10 |
250 |
3500 |
| -4500-10 |
350 |
4500 |
| -5600-10 |
410 |
5600 |
1200*2300*1660 |
| -6500-10 |
490 |
6500 |
| -7500-10 |
550 |
7500 |
1350*2300*1660 |
| -8000-10 |
600 |
8000 |
| -10000-10 |
800 |
10000 |
| 6KV |
-400-6 |
50 |
400 |
1000*2300*1500（800*2300*1500） |
| -500-6 |
60 |
500 |
| -560-6 |
70 |
560 |
| -630-6 |
75 |
630 |
| -710-6 |
85 |
710 |
| -800-6 |
110 |
800 |
| -1000-6 |
130 |
1000 |
| -1250-6 |
150 |
1250 |
| -1400-6 |
170 |
1400 |
| -1600-6 |
200 |
1600 |
| -1800-6 |
230 |
1800 |
| -2000-6 |
250 |
2000 |
| -2500-6 |
320 |
2500 |
| -2800-6 |
330 |
2800 |
| -3150-6 |
380 |
3150 |
| -3500-6 |
420 |
3500 |
1200*2300*1660 |
| -4000-6 |
490 |
4000 |
| -4500-6 |
560 |
4500 |
| 3KV |
-315-3 |
80 |
315 |
1000*2300*1500（800*2300*1500） |
| -400-3 |
115 |
400 |
| -500-3 |
130 |
500 |
| -560-3 |
140 |
560 |
| -630-3 |
160 |
630 |
| -710-3 |
180 |
710 |
| -800-3 |
200 |
800 |
| -1000-3 |
250 |
1000 |
| -1250-3 |
310 |
1250 |
| -1400-3 |
350 |
1400 |
| -1600-3 |
400 |
1600 |
1000*2300*1500 |
| -1800-3 |
450 |
1800 |
| -2000-3 |
500 |
2000 |
